Logo-Druck (mehrfarbig)
Logo-Dateien
Statt der Bauteile MainCase und MainCaseLid werden entsprechende Bauteile
gedruckt, die geometrisch identisch sind, aber das Logo enthalten.

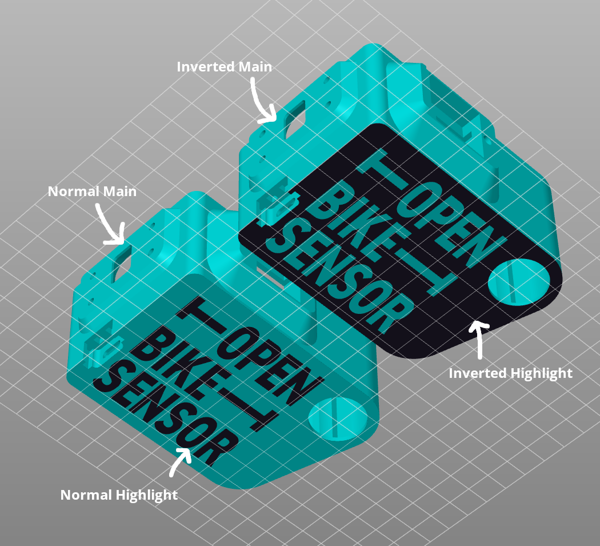

Je nach Logo und Filamentwahl kann es sinnvoll sein, das Logo zu invertieren.
- Normal: Das Logo hat eine andere Farbe als der Rest des Bauteils.
- Invertiert: Die Grundfläche, auf der das Logo gedruckt wird, hat eine andere Farbe als der Rest des Bauteils. Das Logo hat die gleiche Farbe wie die Wände und das Innere des Bauteils.
Je nach Drucktechnik sind pro Bauteil eine oder zwei Dateien notwendig, nämlich das Logo an sich, und das Bauteil, aus dem das Logo herausgeschnitten wurde.
- Main: Der Hauptteil des Bauteils ohne Logo, bzw. bei invertiertem Logo der Hauptteil mit Logo, aber ohne Grundfläche.
- Highlight: Das Logo, das herausgeschnitten wurde, bzw. bei invertiertem Logo die Grundfläche ohne Logo.
Jede dieser vier Dateien gibt es für das Hauptgehäuse und seinen Deckel,
insgesamt pro Logo also acht Dateien. Die vor generierten STL-Dateien für das
OpenBikeSensor-Logo werden ebenfalls auf GitHub veröffentlicht und liegen dort
im Verzeichnis
export/logo/OpenBikeSensor/.
OpenSCAD Logo Generator
Die Anleitung hierfür folgt demnächst. Möchtest du jetzt schon dein eigenes Logo auf einen OpenBikeSensor drucken? Bestimmt wird dir im Forum geholfen!
Mehrfarbendruck
Zu diesem Thema haben wir noch keine ausführliche Dokumentation, aber es gibt einen Diskussionsfaden im Forum. Vielleicht hilft dir das schon weiter, ansonsten kannst du gern dort deine Fragen und Ideen einbringen:
https://forum.openbikesensor.org/t/mehrfarbiger-gehaeusedruck/111
